Qué es el Shelly Plus 1PM
El Shelly Plus 1PM es un relé Wi‑Fi para controlar cargas eléctricas de corriente alterna a 230 V. Permite encender y apagar una lámpara mediante automatizaciones, horarios, la aplicación móvil, una interfaz web local o un sistema domótico compatible.
Su principal diferencia frente a otros relés Shelly es que incorpora medición de consumo eléctrico. Esto permite conocer la potencia instantánea de la carga conectada y registrar la energía consumida desde la plataforma compatible que se utilice.
El dispositivo está indicado para circuitos donde se conmuta la misma fase que alimenta el módulo, como una lámpara, un extractor, una tira LED con fuente adecuada o determinados pequeños electrodomésticos dentro de los límites establecidos por el fabricante.

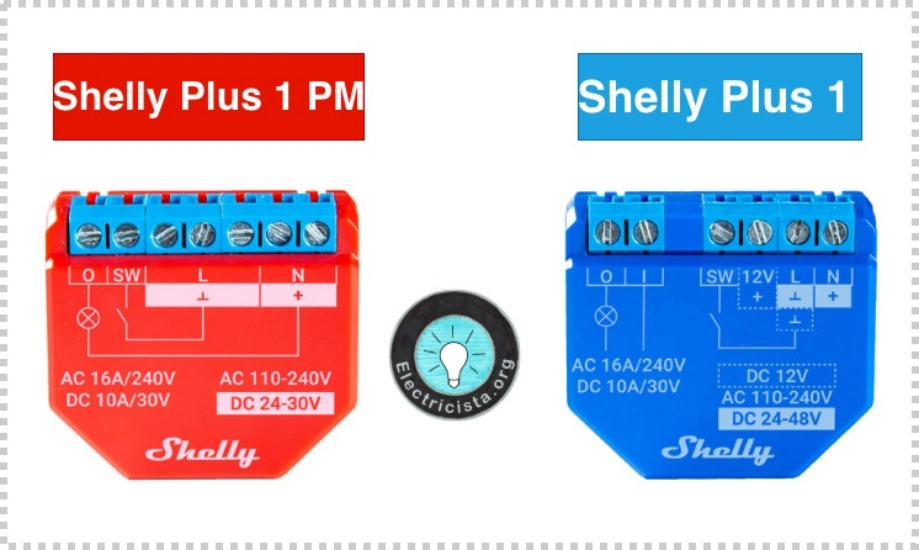

Diferencias entre Shelly Plus 1 y Plus 1PM
Aunque su nombre es parecido, no comparten exactamente el mismo esquema de conexión.
| Característica | Shelly Plus 1 | Shelly Plus 1PM |
|---|---|---|
| Contacto seco | Sí | No |
Borne I | Sí | No |
Borne O | Sí | Sí |
| Medición de consumo | No | Sí |
| Alimentación de la carga | Puede ser independiente de la del módulo | Utiliza la fase que alimenta el dispositivo |
| Uso habitual | Contactos libres de potencial, puertas, calderas o cargas con otra alimentación | Luces y cargas a 230 V con control y monitorización |
Para una lámpara convencional a 230 V, el Shelly Plus 1PM es una opción adecuada cuando interesa saber el consumo del punto de luz. No debe utilizarse cuando se necesita un contacto seco o libre de potencial.

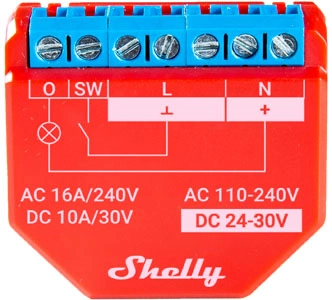

Bornes del Shelly Plus 1PM
Antes de conectar los cables, identifica cada borne en el equipo. La nomenclatura debe revisarse siempre en la carcasa y en la documentación correspondiente a la versión concreta del dispositivo.
| Borne | Función | Conexión habitual |
|---|---|---|
L | Entrada de fase | Fase permanente del circuito |
N | Entrada de neutro | Neutro del circuito |
O | Salida de fase conmutada | Retorno o fase hacia la lámpara |
SW | Entrada del mando físico | Cable que sale del interruptor |
12V | Alimentación a 12 V en corriente continua, si está disponible en la versión | No se utiliza en una instalación doméstica habitual a 230 V |
El borne O se identifica con la letra O de salida, no con el número cero.

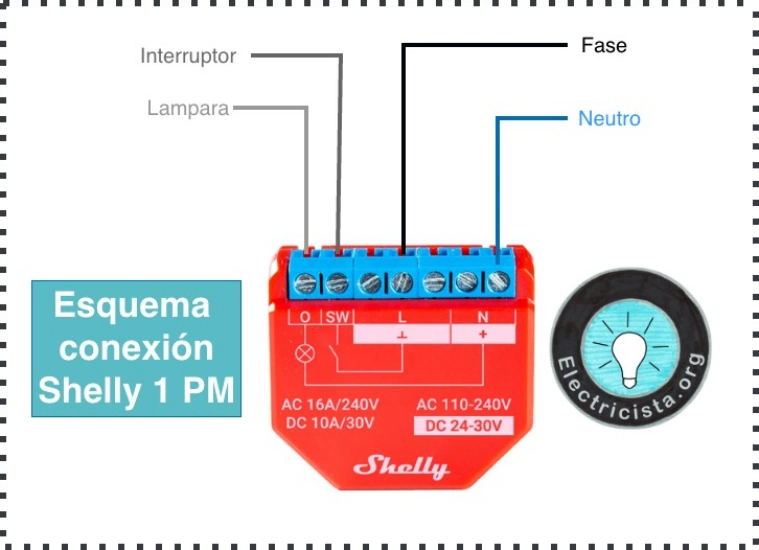

Esquema de conexión con interruptor simple
En una instalación de iluminación convencional, el Shelly Plus 1PM se alimenta con fase y neutro. El interruptor físico envía fase al borne SW, y el relé entrega la fase conmutada por O hacia la lámpara.
ALIMENTACIÓN 230 V
Fase permanente ────────┬────> L del Shelly Plus 1PM
│
└────> Común del interruptor
Neutro ─────────────────┬────> N del Shelly Plus 1PM
│
└────> Neutro de la lámpara
Salida del interruptor ──────> SW del Shelly Plus 1PM
O del Shelly Plus 1PM ───────> Retorno o fase hacia la lámpara
Tierra o protección ─────────> Tierra de la luminaria, cuando procedaConexiones paso a paso
- Desconecta el circuito desde el cuadro eléctrico y verifica que no hay tensión.
- Conecta la fase permanente al borne
Ldel Shelly Plus 1PM. - Conecta el neutro de la instalación al borne
Ndel Shelly Plus 1PM. - Conecta la salida del interruptor al borne
SWdel Shelly Plus 1PM. - Conecta el conductor de retorno de la lámpara al borne
Odel dispositivo.
Cómo funciona el esquema
El Shelly Plus 1PM debe recibir alimentación permanente mediante los bornes L y N. De este modo, puede mantenerse operativo, comunicarse por Wi‑Fi y registrar el consumo de la carga.
Cuando el relé interno se activa, el dispositivo conecta internamente la fase de entrada con la salida O. La lámpara recibe fase a través de O, mientras que el neutro permanece conectado directamente, por lo que se enciende.
El interruptor convencional no corta directamente la alimentación de la lámpara. Actúa como una entrada de mando: al cambiar de posición, aplica o retira fase en SW, y el Shelly interpreta esa señal según el modo de entrada elegido.
Dónde instalar el Shelly Plus 1PM
El módulo puede instalarse detrás del interruptor, en una caja de registro o cerca de la luminaria, siempre que se cumplan las condiciones de seguridad, espacio y accesibilidad.
En la caja del interruptor
Esta opción es posible si en la caja existen:
- Fase permanente.
- Neutro.
- Retorno hacia la lámpara.
- Espacio suficiente para el módulo y los conectores.
En muchas instalaciones solo llegan fase y retorno al mecanismo. Si no hay neutro, el Shelly Plus 1PM no puede instalarse correctamente en ese punto sin modificar la instalación.
En una caja de derivación (Recomendado)
Suele ser la ubicación más práctica cuando se necesita acceder a fase, neutro, retorno de lámpara y el cable del interruptor. Además, normalmente ofrece más espacio para realizar conexiones ordenadas.
La caja debe seguir siendo registrable y permitir una futura inspección o sustitución del dispositivo.
Cerca de la luminaria
Puede ser útil cuando las conexiones necesarias están disponibles en el punto de luz. El módulo debe quedar protegido dentro de una caja adecuada y accesible, no suelto dentro de un falso techo ni expuesto a humedad o temperaturas no compatibles con sus especificaciones. Normalmente en las luminarias no disponemos de Fase permanente y no se puede instalar
Configuración del interruptor
Después de completar el cableado, hay que elegir en la configuración del Shelly cómo debe responder la entrada SW.
| Modo de entrada | Uso recomendado |
|---|---|
| Interruptor | Para mecanismos que se mantienen físicamente en posición de encendido o apagado |
| Pulsador | Para pulsadores momentáneos |
| Edge | Para alternar el estado de la salida cada vez que cambia la posición del interruptor |
| Detached | Para usar el interruptor como entrada de automatización sin controlar directamente la salida |
Para un interruptor convencional, los modos más habituales son Interruptor y Edge.
El modo Interruptor vincula el estado del relé a la posición física del mecanismo. El modo Edge cambia el estado de la salida con cada cambio detectado, por lo que resulta práctico si la luz también se controla desde la aplicación, una automatización o Home Assistant.
Medición de consumo
El Shelly Plus 1PM registra la potencia de la carga conectada y permite consultar el consumo energético acumulado desde su interfaz o desde las plataformas compatibles.
Esta función es útil para:
- Detectar lámparas que consumen más de lo previsto.
- Revisar el uso real de un extractor o ventilador.
- Crear automatizaciones según la potencia medida.
- Verificar si una carga se ha encendido o apagado.
- Supervisar consumos en un punto concreto del circuito.
La medición del dispositivo debe entenderse como una referencia para seguimiento y automatización. No sustituye a un contador homologado ni a una medición oficial de facturación eléctrica.
Configuración inicial
Tras conectar la alimentación y verificar que el cableado es correcto, se puede realizar la configuración inicial.
- Conecta el Shelly Plus 1PM a la red Wi‑Fi doméstica desde la aplicación Shelly Smart Control o su interfaz web local.
- Cambia el nombre del dispositivo para identificar el punto de luz, por ejemplo, “Luz pasillo” o “Lámpara salón”.
- Configura el tipo de entrada asociado a
SW. - Comprueba que la lámpara responde desde el interruptor físico.
- Comprueba el encendido y apagado desde la aplicación o interfaz local.
- Revisa la lectura de potencia cuando la carga esté encendida.
- Si utilizas Home Assistant, incorpora el dispositivo mediante la integración compatible y verifica su control local.
Para mejorar la gestión de la red, conviene crear una reserva DHCP en el router para que el Shelly mantenga siempre la misma dirección IP local.
Si tienes problemas para conectar el relé a tu red wifi sigue las instrucciones del siguiente enlace:
Errores frecuentes
Buscar un borne I
El Shelly Plus 1PM no utiliza un borne I como el Shelly Plus 1. No hay que realizar un puente entre L e I.
La salida O del Plus 1PM entrega la fase conmutada procedente de la alimentación del módulo.
Conectar la lámpara a SW
El borne SW es solo una entrada de control. No debe conectarse ahí el retorno de la lámpara.
La fase hacia la lámpara debe salir por el borne O.
No conectar el neutro
El Shelly Plus 1PM requiere neutro para alimentarse a 230 V. Sin neutro, el módulo no funcionará correctamente.
Instalarlo donde solo hay fase y retorno
En muchas cajas de interruptor no existe neutro. En esa situación, hay que llevar un neutro hasta la caja conforme a la instalación aplicable o colocar el módulo donde ya estén disponibles fase y neutro, como una caja de derivación.
Usar el color del cable como única referencia
En instalaciones antiguas, ampliadas o modificadas, los colores pueden no coincidir con la función real de cada conductor. Hay que identificar los cables mediante comprobación eléctrica antes de conectarlos.
Interrumpir el conductor de protección
La toma de tierra no debe pasar por el Shelly ni utilizarse como conductor activo. Debe conservarse la continuidad hasta la luminaria y las masas metálicas que corresponda proteger.
Conectar una carga no adecuada
Antes de conectar una carga, hay que revisar su potencia, intensidad, tipo y los límites del Shelly Plus 1PM. Los motores, ventiladores, transformadores y otras cargas inductivas pueden requerir protecciones adicionales para reducir sobretensiones de desconexión.
No se debe utilizar el dispositivo para conmutar cargas que superen sus especificaciones ni para controlar equipos cuya maniobra deba realizarse mediante contactor o elementos de control específicos.
Preguntas frecuentes
¿Qué diferencia hay entre Shelly Plus 1 y Shelly Plus 1PM?
El Shelly Plus 1 tiene contacto seco y permite conmutar un circuito distinto de su propia alimentación. El Plus 1PM no dispone de contacto seco, pero incorpora medición de consumo eléctrico.
¿Se puede conectar un Shelly Plus 1PM a una lámpara?
Sí. Es uno de sus usos habituales, siempre que la lámpara y el circuito estén dentro de los límites eléctricos admitidos por el dispositivo.
¿Necesita neutro el Shelly Plus 1PM?
Sí. Para funcionar a 230 V necesita fase en L y neutro en N.
¿Para qué sirve el borne O?
El borne O es la salida de fase conmutada. Se conecta al conductor que va hacia la lámpara o carga que se desea controlar.
¿Debo hacer un puente entre L e I?
No. El Shelly Plus 1PM no dispone de borne I. Ese puente corresponde a esquemas del Shelly Plus 1 con contacto seco.
¿El interruptor sigue funcionando sin Wi‑Fi?
Sí, siempre que el Shelly tenga alimentación y la entrada SW esté configurada para controlar la salida. Sin Wi‑Fi no estarán disponibles el control remoto ni las automatizaciones dependientes de red.
¿Se puede instalar detrás de un interruptor?
Sí, siempre que lleguen fase y neutro, estén disponibles los conductores necesarios y exista espacio suficiente para el módulo y las conexiones.
¿Puede medir el consumo de cualquier aparato?
Puede medir la carga conectada dentro de sus condiciones técnicas de uso. No debe utilizarse como contador oficial de facturación ni para cargas que excedan los límites especificados por el fabricante.
¿Sirve para una instalación conmutada?
Sí, pero la conexión no es igual que la de un interruptor simple. Hay que utilizar un esquema específico para conmutadas, identificando correctamente los viajeros, el común y el punto donde se instalará el Shelly.
